容重小：绝干容重为500Kg/m3左右，仅为标准砖的1/4，混凝土的1/5。采用ALC制品的建筑，大大减轻

强度高：ALC制品的立方体抗压强度为4Mpa，国标蒸压加气混凝土制品的立方体抗压强度为2.5Mpa；ALC制品的比强度（立方体强度/单位重量）为0.08kg压力/kg重量，MU10标准砖为0.05kg压力/kg重量；MU7.5空心砖比强度为0.06kg压力/kg重量。与其他传统材料相比，ALC制品的强度也要高30～50％。

隔热性能好：一定容重的ALC材料的导热系数和其含水量有关，含水量越大导热系数愈大，隔热性能愈差。在含水量为0时，ALC材料的导热系数λ=0.13 W/（m﹒k）。它仅为标准砖的1/6-1/7，为混凝土的1/10-1/11。采用合理厚度可实现外墙维护和保温节能双效合一，满足建筑物节能标准的要求。

耐火性好：ALC制品是一种不燃的无机材料，耐火性好，在高温和明火下化学稳定性和体积稳定性也好。100mm厚ALC板耐火极限可达4小时以上，50mm厚ALC板保护钢梁耐火极限大于3小时，50mm厚ALC板保护钢柱耐火极限大于4小时，ALC板可广泛用于防火墙。

耐久性好:ALC材料是一种硅酸盐材料，它在光和空气中不会老化，其耐酸碱能力比较强，作为建筑物的维护结构完全能够达到和超过建筑物规定使用寿命的要求。

隔音性：ALC材料是一种带有无数不相连通的封闭孔隙的轻质材料，故其隔音性能好。100mm厚的ALC板墙平均隔声量为40.8dB（两面各1mm腻子），优于半砖墙的隔音效果。150mm厚ALC墙平均隔声量为45.6dB（两面各3mm腻子）。相当于带粉刷的一砖墙的隔声效果。

抗渗性好：ALC虽然是多孔材料，但是由于其合理的工艺条件，不仅其内部缺陷及微裂缝很少，且形成的孔隙为均匀的、互不连通的封闭气孔，这使它具有优良的抗渗性能。在参照日本JIS标准进行的对比实验中，经过四天后当红砖上玻璃管内的水柱下降283.3mm时，其他蒸压加气砼下降162mm，ALC制品仅下降58.7mm，6天仅下降88.3mm（小于日本JIS标准6天下降100㎜）。即是说ALC制品抗渗性比标准砖高4倍，比其它加气砼高2倍。

抗冻性好：多孔材料在吸水后发生冻结时，其结构将会受到损坏，造成材料的质量损失和强度降低。按规定的实验方法进行检测时，经过±20℃，15次冻融循环后，***要求质量损失≤5%，强度损失≤20%；而ALC材料经检验质量损失≤1.5%，强度损失≤5%，而且即使经过30次、50次冻融循环后也基本上不再降低。因此ALC板不仅可用于南方温暖地区，也可用于北方寒冷地区。

抗水性好：此项性能指标一般用软化系数（水饱和强度/绝干强度）表示。国内一般加气砼制品水软化系数为0.6-0.7，ALC软化系数为0.88。

抗震性好：合理的节点设计，使得墙体适应主体结构因高层层间变位和温度、干湿收缩等变形的能力提高，减少因上述原因产生开裂的情况。

绿色环保：ALC制品经x辐射仪检测，不具有放射性，制造ALC的原材料中不含有石棉等对人体有害的物质，在生产过程中也没有有害化学物质污染，同时生产过程中还将生产和安装过程中的全部废品废渣回收利用，符合国家可持续发展政策。

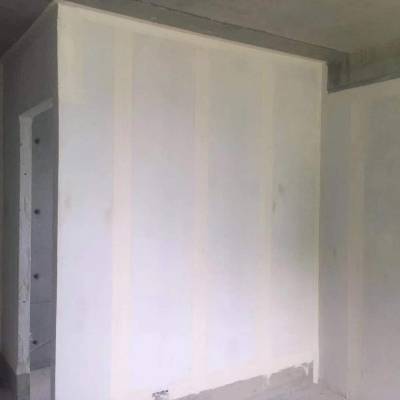

优良的施工性能：ALC制品按需要在工厂进行标准化生产后运至现场安装，使建筑施工真正实现了工业化、产业化；ALC制品是一种均匀单质材料，可用手工工具直接进行锯、铣、钻、锉，现场施工非常方便，大大节省人力和时间，实现高效快速，低噪音、少污染、文明施工，缩短工期提高投资效益。

优良的可装饰性：ALC板作为外墙有多种多样的艺术板材，可为物提供丰富的组合空间。ALC板作为内外墙，其表面均富有很好的可装饰性，不管是涂料、软贴面材料、刚
